Metal Sheet Roll Forming Machine: Paano Ito Gumagana, Mga Uri at Gabay sa Pagbili

Ano ang Metal Sheet Roll Forming Machine ?

Ang metal sheet roll forming machine ay isang tuluy-tuloy na cold-forming system na unti-unting hinuhubog ang isang flat metal coil sa isang partikular na cross-sectional profile sa pamamagitan ng pagpasa nito sa isang serye ng mga ipinares na roller station. Paunti-unting binabaluktot ng bawat istasyon ang metal strip - karaniwan nang ilang degrees bawat pass - hanggang sa makuha ang ninanais na geometry sa dulo ng labasan ng makina. Ang proseso ay hindi nangangailangan ng pag-init, ganap na umaasa sa mga mekanikal na katangian ng metal at ang katumpakan ng tooling upang makagawa ng pare-pareho, dimensional na tumpak na mga profile sa mataas na bilis.

Ang roll forming ay isa sa pinakamabisang proseso ng metalworking na magagamit para sa paggawa ng mahaba, pare-parehong profile sa mataas na volume. Ang isang solong linya ng produksyon ay maaaring magproseso 10 hanggang 100 metro ng natapos na profile kada minuto , depende sa kapal ng materyal, pagiging kumplikado ng profile, at cut-off na paraan. Dahil ang proseso ay tuluy-tuloy at ang tooling ay naayos, dimensional consistency ay napakataas — profile cross-sections ay gaganapin sa mahigpit na tolerances sa mga takbo ng libu-libong metro na may minimal na interbensyon ng operator.

Ginagamit ang mga metal sheet roll forming machine para makagawa ng mga structural section, roofing at cladding panel, door at window frame, racking and shelving component, automotive parts, solar panel mounting rails, cable tray, at daan-daang iba pang profile sa buong construction, manufacturing, at infrastructure industry sa buong mundo.

Paano Gumagana ang Roll Forming Machine: Ang Proseso sa Hakbang

Ang pag-unawa sa proseso ng pagbuo ng roll ay nakakatulong sa pagpili ng tamang configuration ng makina at tooling para sa isang partikular na aplikasyon. Ang isang kumpletong linya ng produksyon ay binubuo ng ilang pinagsama-samang mga istasyon na kumukuha ng metal mula sa raw coil hanggang sa tapos, cut-to-length na profile.

1. Decoiler

Ang proseso ay nagsisimula sa decoiler, na humahawak at nagpapakain sa metal coil. Ang isang mandrel ay lumalawak sa loob ng core ng coil upang mahigpit itong mahigpit, at ang decoiler ay umiikot upang magbayad ng strip sa isang kontroladong rate. Ang mga decoiler ay na-rate ayon sa kapasidad ng bigat ng coil — karaniwang 3 hanggang 15 tonelada para sa mga linyang pang-industriya — at maaaring motorized (powered decoiler) o passive, kung saan ang strip tension mula sa forming line ang nagtutulak sa uncoil.

2. Straightener / Leveler

Ang coiled metal ay may natitirang curvature (coil set) at maaaring magdala ng crossbow o edge wave defects mula sa coiling process. Inaalis ng multi-roll straightener ang mga flatness defect na ito bago magsimula ang pagbuo — kritikal para sa pagkamit ng pare-parehong profile geometry, lalo na sa roof sheet roll forming kung saan direktang nakakaapekto ang flatness ng panel sa weathertightness at visual na hitsura.

3. Pre-Punching Press (Opsyonal)

Maraming mga roll forming lines ang nagsasama ng servo-driven na punch press bago ang forming station para magdagdag ng mga butas, slot, o embossment sa flat strip habang madali pa itong ma-access. Ang pre-punching ay mas gusto kaysa sa post-forming na pagsuntok para sa mga feature na dapat ay tiyak na matatagpuan kaugnay ng nabuong geometry.

4. Roll Forming Stations

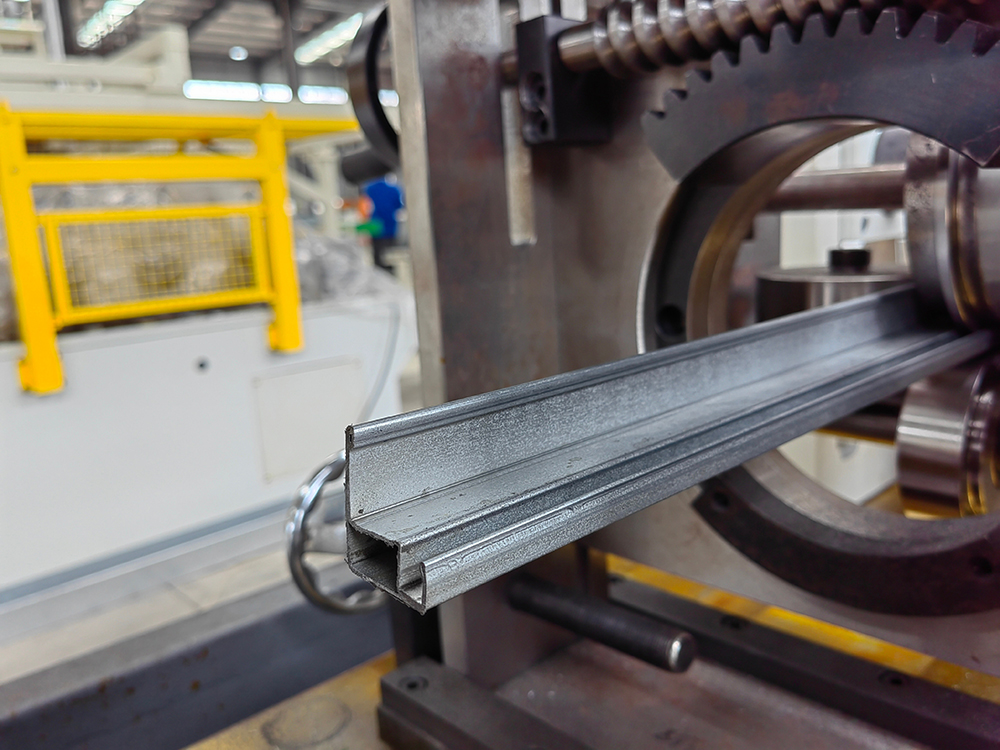

Ang core ng makina ay ang roll forming mill — isang linear na hanay ng mga forming stand, bawat isa ay naglalaman ng isang pares ng tumpak na machined rollers na naka-mount sa mga pahalang na shaft. Ang mga upper at lower roller ay naka-profile upang tumugma sa strip geometry sa partikular na yugto ng pagkakasunud-sunod ng pagbuo. Habang dumadaan ang strip sa bawat sunud-sunod na istasyon, ang cross-section ay unti-unting nakayuko palapit sa huling hugis nito. Ang bilang ng mga istasyon na kinakailangan depende sa pagiging kumplikado ng profile, kapal ng materyal, lakas ng ani, at ang kabuuang anggulo ng liko — ang mga simpleng profile ay maaaring mangailangan ng kasing 8 istasyon, habang ang mga kumplikadong seksyon ng arkitektura ay maaaring mangailangan ng 24 o higit pa.

5. Post-Forming Punching o Notching (Opsyonal)

Ang mga feature na mas madaling idagdag pagkatapos mabuo — gaya ng mga end notch, corner clip, o mga butas sa mga partikular na posisyon ng flange — ay idinaragdag sa post-forming station na isinama sa linya, na inorasan ng isang encoder na magpapaputok sa mga eksaktong posisyon ng strip.

6. Cut-Off System

Sa dulo ng labasan ng linya, pinaghihiwalay ng isang cut-off system ang tuluy-tuloy na profile sa mga indibidwal na haba. Dalawang pangunahing uri ang ginagamit: a lumilipad na cut-off die , na bumibilis upang tumugma sa bilis ng linya, pumutol, pagkatapos ay binawi — nagbibigay-daan sa ganap na tuluy-tuloy na produksyon nang hindi humihinto sa strip — at isang stop-and-cut (pre-cut) na sistema, na humihinto saglit sa strip upang maputol. Ang mga lumilipad na cut-off system ay karaniwan sa mga high-speed na linya at ang mga gumagawa ng mahabang panel kung saan ang paghinto at pag-restart ay makakabawas sa throughput at kalidad ng ibabaw.

7. Run-Out na Table at Stacking

Ang mga natapos na profile ay lumalabas sa isang run-out na talahanayan at kinokolekta nang manu-mano o sa pamamagitan ng mga awtomatikong stacking system. Ang mga panel ng bubong at mahahabang seksyon ng istruktura ay nangangailangan ng maingat na paghawak upang maiwasan ang mga gasgas sa ibabaw at pagbaluktot ng profile sa panahon ng pagsasalansan at paghahanda ng transportasyon.

Roof Sheet Roll Forming Machines: Mga Uri at Profile

Ang sektor ng roofing at cladding ay isa sa pinakamalaking end market para sa roll forming technology. A bubong sheet roll na bumubuo ng makina ay partikular na na-configure upang makagawa ng mga profile sa bubong at wall cladding mula sa pre-painted o galvanized steel, aluminum, o copper coil. Ang mga makinang ito ay dapat gumawa ng mga panel na flat, dimensional na pare-pareho, at walang mga depekto sa ibabaw sa mga haba na maaaring umabot sa 12 metro o higit pa — mga kinakailangan na naglalagay ng mataas na pangangailangan sa tigas ng makina, pagkakahanay ng roller, at paghawak ng materyal.

Mga Corrugated Roof Sheet Machine

Ang mga corrugated sheet machine ay gumagawa ng klasikong sinusoidal wave profile na ginagamit sa pang-agrikultura, pang-industriya, at residential na bubong. Ang corrugated pattern ay isa sa mga pinakasimpleng roll forming geometries, na nangangailangan ng medyo kakaunting istasyon, at ang mga makinang ito ay kabilang sa pinakamalawak na ginawa at naa-access sa gastos sa merkado ng kagamitan sa bubong. Ang mga karaniwang corrugated na profile ay ginawa sa mga kapal ng bakal mula 0.25 mm hanggang 0.8 mm sa bilis ng linya na 25–45 m/min.

Mga Trapezoidal / IBR Profile Machine

Ang mga profile ng trapezoidal na bubong — kabilang ang malawakang ginagamit na mga profile ng IBR (Inverted Box Rib) at R-panel — ay nagtatampok ng mga flat pan at angular rib na nagbibigay ng higit na kapasidad na nagdadala ng load at drainage ng tubig kumpara sa corrugated sheet. Ang mga profile na ito ay pamantayan sa komersyal at pang-industriya na bubong sa karamihan ng mga merkado. Ang mas kumplikadong geometry ay nangangailangan ng higit pang bumubuo ng mga istasyon kaysa sa mga corrugated machine, at ang tumpak na rib geometry ay kritikal para sa tamang panel interlock sa pag-install.

Mga Nakatayo na tahi Roof Panel Machine

Ang standing seam ay isang premium na architectural roofing system kung saan ang mga panel ay magkakaugnay sa pamamagitan ng mga nakataas na vertical seams, na nag-aalis ng mga nakalantad na fastener. Ang mga standing seam roll forming machine ay gumagawa ng mga panel na may nakatali na mga binti na mekanikal na pinagtahian sa bubong, na lumilikha ng malinis at hindi tinatablan ng tubig na joint. Ang mga makinang ito ay nangangailangan ng napakataas na katumpakan sa pagbuo - ang seam geometry ay dapat na eksakto para sa mga mechanical seaming tool upang gumana nang tama - at karaniwang tumatakbo sa mas mababang bilis kaysa sa mga corrugated o trapezoidal na linya. Ang mga nakatayong linya ng tahi ay madalas na idinisenyo bilang portable o site-forming system na maaaring dalhin sa lugar ng konstruksyon at gumawa ng mga panel sa eksaktong kinakailangang haba sa lugar, na inaalis ang pangangailangan para sa pagputol ng field at pagbabawas ng basura.

Mga Linya ng Sandwich Panel

Pinagsasama ng mga linya ng sandwich panel ang dalawang roll forming station — isa para sa outer face sheet at isa para sa inner liner — na may core injection o lamination stage sa pagitan. Ang resulta ay isang composite panel na may insulating foam o mineral wool core na pinagdugtong sa pagitan ng dalawang nabuong balat ng metal. Malawakang ginagamit ang mga sandwich panel sa cold storage, komersyal na konstruksyon, at mga pang-industriyang gusaling sobre kung saan prayoridad ang thermal performance at bilis ng pag-install.

Mga Materyales na Pinoproseso ng Metal Sheet Roll Forming Machines

Ang mga roll forming machine ay maaaring magproseso ng isang malawak na hanay ng mga metal, sa kondisyon na ang materyal ay may sapat na ductility upang sumailalim sa malamig na baluktot nang walang pag-crack at pare-pareho ang mga mekanikal na katangian sa buong lapad ng coil. Ang pinakakaraniwang naprosesong materyales ay:

• Galvanized na bakal (hot-dip at electro-galvanized): Ang nangingibabaw na materyal para sa bubong at mga profile ng istruktura. Ang zinc coating ay nagbibigay ng proteksyon sa kaagnasan; hanay ng mga karaniwang coatings mula Z100 hanggang Z275 g/m². Ang kapal para sa mga aplikasyon sa bubong ay karaniwang 0.25–1.2 mm; Ang mga profile ng istruktura ay gumagamit ng 1.0–4.0 mm.
• Pre-painted na bakal (PPGI/PPGL): Galvanized steel na may factory-applied organic coating (polyester, PVDF, o SMP) sa isa o parehong mukha. Ang pre-painted coil ay nag-aalis ng pangangailangan para sa post-forming painting at ito ang karaniwang materyal para sa color roofing at architectural cladding. Ang sistema ng pintura ay dapat na may sapat na kakayahang umangkop upang mapaglabanan ang baluktot na pagpapapangit nang walang pag-crack o flaking.
• aluminyo: Ginagamit kung saan priyoridad ang magaang timbang at natural na resistensya ng kaagnasan. Ang mga aluminyo na haluang metal 1100, 3003, at 5052 ay karaniwan sa mga aplikasyon sa bubong at cladding. Ang aluminyo ay nangangailangan ng binagong roller geometry at pinababang bilis ng linya kumpara sa bakal dahil sa iba't ibang katangian ng springback nito.
• hindi kinakalawang na asero: Ginagamit para sa malinis, lumalaban sa kemikal, o lubhang kinakaing unti-unti na kapaligiran. Ang hindi kinakalawang na trabaho ay mabilis na tumitigas sa panahon ng pagbuo, na nangangailangan ng mas maraming mga forming station at mas matatag na tooling kaysa sa banayad na bakal na may katumbas na kapal.
• Copper at zinc: Ginamit sa premium na arkitektural na bubong at cladding. Ang mga materyales na ito ay mas malambot at nangangailangan ng maingat na paghawak upang maiwasan ang pagkasira ng ibabaw mula sa mga roller — ang roller surface finish at contact pressure ay kritikal.
• Mataas na lakas na bakal (HSS / AHSS): Parami nang ginagamit para sa mga istrukturang seksyon at mga automotive na profile kung saan ang ratio ng lakas-sa-timbang ay kritikal. Ang mga high-strength na bakal ay nangangailangan ng higit na puwersa sa pagbuo at higit pang mga istasyon upang pamahalaan ang springback, at ang mga rate ng pagsusuot ng tool ay mas mataas kaysa sa banayad na bakal.

Mga Pangunahing Detalye na Susuriin Kapag Pumipili ng Roll Forming Machine

Ang pagbili ng isang metal sheet roll forming machine ay isang malaking pamumuhunan sa kapital. Tinitiyak ng pagsusuri sa mga sumusunod na detalye na ang makina ay tumutugma sa parehong kasalukuyang mga kinakailangan sa produksyon at nakikinita na mga pangangailangan sa hinaharap.

1. Saklaw ng kapal ng materyal: Kumpirmahin na ang kapasidad ng pagbuo ng makina ay sumasaklaw sa buong hanay ng mga panukat ng materyal na balak mong patakbuhin, kabilang ang anumang pagpapalawak sa hinaharap. Ang isang makina na na-rate para sa 0.3–1.0 mm na bakal ay hindi maaaring itulak sa 1.5 mm nang hindi nakakasira ng tooling at shafts.
2. Lapad ng profile at kapasidad ng lapad ng strip: Ang maximum na lapad ng coil ng makina at ang lapad ng forming ay dapat tumanggap ng pinakamalawak na profile sa iyong hanay ng produkto, na may allowance para sa gilid trim kung saan naaangkop.
3. Bilang ng bumubuo ng mga istasyon: Dapat ay sapat para sa pagiging kumplikado ng profile at lakas ng ani ng materyal. Ang underpowered na tool na may masyadong kaunting mga istasyon ay gumagawa ng springback, dimensional na error, at pagmamarka sa ibabaw.
4. Bilis ng linya: Ipinahayag sa metro kada minuto. Ang mas mataas na bilis ay nagdaragdag ng throughput ngunit nangangailangan ng mas matatag na mga cut-off system, mas mahusay na kontrol ng strip, at mas tumpak na pagpapakain ng coil. I-verify na ang na-rate na bilis ay makakamit sa kapal ng materyal na disenyo, hindi lamang sa pinakamababang sukat.
5. Sistema ng pagmamaneho: Ang mga chain-driven stand ay cost-effective at matatag ngunit nag-aalok ng mas kaunting kontrol sa bilis kaysa sa mga indibidwal na servo-driven stand. Ang mga modernong high-speed at multi-profile na linya ay lalong gumagamit ng mga servo drive para sa bawat stand, na nagpapagana ng digital na kontrol sa pagbuo ng mga parameter.
6. Tooling material at tigas: Roll forming tooling ay karaniwang gawa sa D2 o Cr12MoV tool steel, heat-treated sa 58–62 HRC. Ang mas mataas na tigas ay nagpapahaba ng buhay ng tool ngunit pinapataas ang brittleness — ang tamang detalye ay depende sa uri ng materyal at dami ng produksyon.
7. Sistema ng kontrol: Ang mga modernong roll forming lines ay gumagamit ng PLC-based na kontrol na may HMI touchscreen interface, length-based cut-off control sa pamamagitan ng encoder, at production data logging. I-verify ang pagiging tugma sa mga pamantayan ng power supply ng iyong pasilidad at magagamit na antas ng kasanayan ng operator.
8. Suporta pagkatapos ng benta at pagkakaroon ng mga ekstrang bahagi: Ang tooling, bearings, shafts, at cut-off blades ay mga wear item na nangangailangan ng pana-panahong pagpapalit. Kumpirmahin na ang manufacturer o ang kanilang lokal na kinatawan ay nag-iimbak ng mga kritikal na ekstrang bahagi at maaaring magbigay ng teknikal na suporta sa loob ng isang katanggap-tanggap na oras ng pagtugon.

Mga Bentahe ng Roll Forming Kumpara sa Alternatibong Proseso ng Metal Forming

Ang roll forming ay nakikipagkumpitensya sa press braking, extrusion, at stamping para sa paggawa ng nabuong mga profile ng metal. Ang mga pakinabang nito ay nagiging mapagpasyahan sa mga partikular na sitwasyon ng produksyon:

• Mataas na dami ng kahusayan sa produksyon: Kapag na-set up na, ang isang roll forming line ay gumagawa ng mga natapos na profile na patuloy na may kaunting paggawa. Mabilis na bumababa ang mga gastos sa produksiyon sa bawat yunit na may volume sa paraang hindi maaaring tumugma ang pagpindot sa preno — na nangangailangan ng indibidwal na paghawak sa bawat piraso.
• Walang limitasyong haba ng profile: Gumagawa ang roll form ng mga profile ng anumang haba na limitado lamang ng supply ng coil, samantalang ang press braking ay napipigilan ng haba ng press bed at kapasidad sa paghawak. Ito ay kritikal para sa bubong at mga structural application na nangangailangan ng mga panel o seksyon na mas mahaba sa 6–8 metro.
• Superior na ibabaw na tapusin: Ang proseso ng cold-forming at kinokontrol na roller contact ay nagpapanatili ng mga pre-painted at polished surface na mas mahusay kaysa sa stamping o hot-forming na mga proseso, na ginagawang roll forming ang paraan ng pagpili para sa mga pre-finished na materyales.
• Mga pare-parehong pagpapaubaya sa sukat: Ang nakapirming tooling geometry ay gumagawa ng parehong cross-section sa kabuuan ng isang production run, na nakakamit ng dimensional consistency na hindi maaasahan ng manual press brake operations sa libu-libong piraso.
• Pagsasama ng pangalawang operasyon: Ang pagsuntok, embossing, notching, at cut-off ay maaaring isama lahat sa iisang roll forming line, na inaalis ang pangalawang paghawak at binabawasan ang kabuuang oras ng produksyon at gastos sa paggawa.
