Cable Tray Roll Forming Machine Kaalaman sa Industriya

Cable Tray Roll Forming Machine: Kumpletong Gabay sa Kaalaman sa Industriya

Ang Cable Tray Roll Forming Machine ay isang mahalagang piraso ng kagamitan para sa modernong konstruksyon, imprastraktura ng kuryente, at industriyal na pagmamanupaktura. Dinisenyo ito upang mahusay na makagawa ng mga cable tray—ang gulugod ng anumang organisadong sistema ng paglalagay ng kable sa mga gusali, data center, power plant, at pang-industriyang pasilidad. Ang gabay na ito ay nagbibigay ng malalim na pagsisid sa teknolohiya ng makina, mga teknikal na parameter, karaniwang mga hamon sa pagpapatakbo, at mga uso sa industriya, na kinabibilangan ng kadalubhasaan mula sa mga nangungunang tagagawa tulad ng Shanghai Sihua Precision Machinery Co., Ltd.

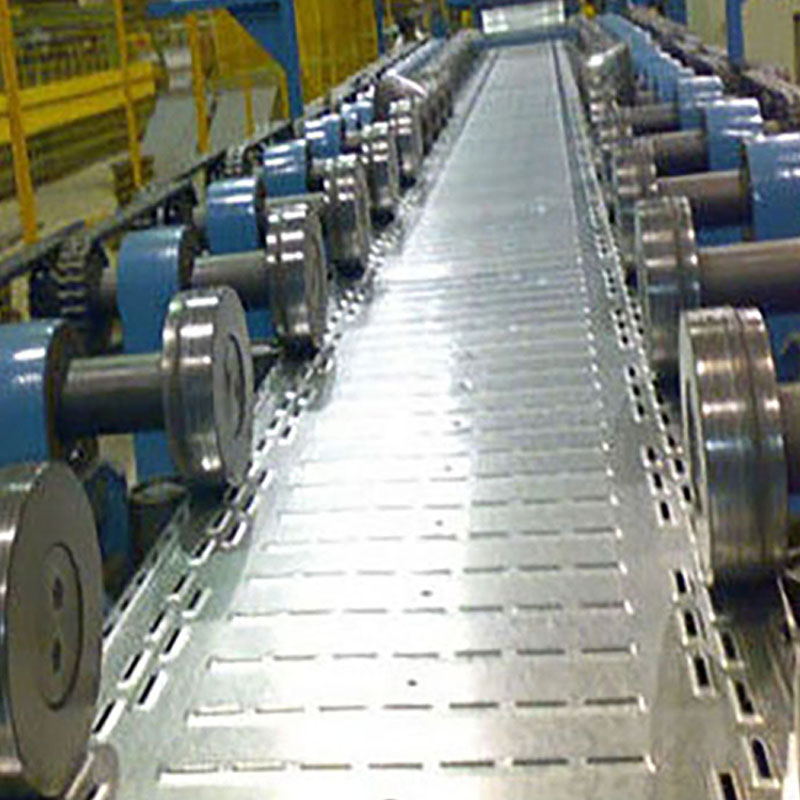

1. Pangkalahatang-ideya ng Produkto: Ang Cable Tray Roll Forming Machine

Ang cable tray roll forming machine ay isang tuluy-tuloy na linya ng produksyon na nagpapalit ng mga metal coil—gaya ng galvanized steel, aluminum, o stainless steel—sa mga natapos na cable tray. Ang proseso ay nagsasangkot ng uncoiling, leveling, roll forming (baluktot ang metal sa pamamagitan ng isang serye ng mga progressive rollers), pagsuntok (para sa butas-butas na mga tray), at pagputol sa haba, lahat ay isinama sa isang solong automated system [citation:3][citation:9].

Pangunahing Impormasyon ng Produkto

Kategorya Mga Detalye
Pangalan ng Produkto Cable Tray Roll Forming Machine
Pangunahing Pag-andar Upang awtomatiko at tuluy-tuloy na bumuo ng mga metal coil sa mga cable tray para sa pagsuporta at pagprotekta sa mga kable ng kuryente sa mga gusali, pasilidad pang-industriya, at mga proyektong pang-imprastraktura.
Pangunahing Teknolohiya Awtomatikong high-speed flying shear roll forming technology . Isinasama nito ang proseso ng pagbuo sa isang flying shear na nagpapahaba ng profile sa on-the-fly, na tinitiyak ang mataas na kahusayan at katumpakan [citation:3].
Pangunahing Aplikasyon Paggawa ng iba't ibang uri ng cable tray, kabilang ang solid bottom, perforated, ladder type, at channel tray para sa construction at industrial na sektor [citation:9][citation:10].
Pangunahing Tampok
  • High-Speed Automation: Idinisenyo para sa tuluy-tuloy, mahusay na produksyon na may kaunting manu-manong interbensyon.
  • Precision Cutting: Tinitiyak ng pinagsama-samang paglipad o hydraulic shear ang tumpak at walang burr na mga hiwa, na may mga haba na kasing higpit ng ±1.0 mm [citation:3].
  • Katatagan: Binuo bilang heavy-duty na makinarya na may mga pinatigas na roller (hal., GCr15 bearing steel) at matitibay na frame para sa pangmatagalan, matatag na operasyon [citation:3].
  • Kakayahang magamit: May kakayahang humawak ng iba't ibang kapal at lapad ng materyal, at maaaring nilagyan ng mga hydraulic press para sa in-line na pagsuntok at pagbingaw [citation:3][citation:7].
Manufacturer Shanghai Sihua Precision Machinery Co., Ltd. , isang propesyonal na tagagawa na dalubhasa sa R&D ng mga awtomatikong high-speed flying shear roll forming machine.
Dalubhasa ng Kumpanya Ang company holds 42 utility model patent at 11 invention patent , na itinatampok ang pagtuon nito sa innovation at precision engineering. Kasama sa kanilang hanay ng produkto ang iba't ibang mga roll forming lines para sa construction at automotive sector.

2. Mga Kritikal na Teknikal na Parameter para sa Mga Linya ng Produksyon ng Cable Tray

Ang pag-unawa sa mga pangunahing teknikal na parameter ay mahalaga para sa pagpili ng tamang makina at pag-optimize ng produksyon. Ang mga sumusunod na talahanayan ay nagtitipon ng data mula sa mga pamantayan ng industriya at mga detalye ng tagagawa.

Mga Parameter ng Materyal at Pagproseso

Parameter Karaniwang Saklaw ng Pagtutukoy
Mga Uri ng Materyal Galvanized Steel (GI), Pre-galvanized Steel, Aluminum, Mild Steel (Q235), Hindi kinakalawang na Steel [citation:3][citation:7].
Kapal ng Materyal 0.5 mm hanggang 3.0 mm, depende sa aplikasyon. Mga karaniwang hanay: 0.8–2.0 mm para sa mga karaniwang tray, hanggang 2.5–3.0 mm para sa mabibigat na pang-industriyang tray [citation:3][citation:5][citation:10].
Lapad ng Materyal (Strip) 100 mm hanggang 1000 mm, batay sa nakabukang lapad ng profile ng tray [citation:3].
Lakas ng Produktong Materyal Hanggang sa 350 MPa (50 ksi) para sa mga karaniwang high-strength na aplikasyon [sitation:3].

Mga Parameter ng Produksyon at Katumpakan

Parameter Karaniwang Saklaw ng Pagtutukoy
Bilis ng Produksyon 10 hanggang 30 metro kada minuto, depende sa pagiging kumplikado ng profile at mga operasyon ng pagsuntok. Ang mga high-speed na modelo ay maaaring umabot ng hanggang 20 m/min [citation:3][citation:5][citation:8].
Bilang ng Bumubuo na Istasyon 18 hanggang 28 na istasyon, depende sa pagiging kumplikado ng profile at laki ng cable tray [citation:3].
Roller Material at Treatment GCr15 (bearing steel) o high-tensile 45# steel, pinatigas, precision ground, at madalas na hard chrome plated para sa wear resistance [citation:3][citation:7].
Pangunahing Drive Power 11 kW hanggang 22 kW, depende sa configuration ng linya at kapal ng materyal [citation:3][citation:7].
Paraan ng Pagputol Hydraulic post-cutting o high-speed flying shear. Ang materyal ng blade ay karaniwang pinainitan ng Cr12MoV [citation:3].
Pagpaparaya sa Haba ±1.0 mm hanggang ±1.5 mm para sa karaniwang produksyon [citation:3].
Katumpakan ng Pagsuntok Ang mga sistema ng pagsuntok na kinokontrol ng servo ay maaaring makamit ang mga katumpakan ng ±0.15 mm [citation:7].

Mga Parameter ng Automation at Control

Parameter Karaniwang Saklaw ng Pagtutukoy
Sistema ng Kontrol Advanced PLC na may user-friendly na HMI touchscreen (hal., Siemens, Delta, Mitsubishi). Nagbibigay-daan ito sa pag-imbak ng maraming bahagi ng recipe, real-time na pagsasaayos ng parameter, at integrated fault diagnosis [citation:3][citation:9].
Operating Mode Awtomatikong may manu-manong override para sa pag-setup at pag-troubleshoot [citation:3].
Decoiling System Manual o hydraulic uncoiler na may kapasidad na 3 hanggang 5 tonelada [citation:3].
Mga Tampok na Pangkaligtasan Mga full protective cover/guard, emergency stop button, at overload protection system [citation:3].

3. Mga Karaniwang Fault, Pagpapanatili, at Pag-troubleshoot

Tulad ng anumang kumplikadong makinarya, ang cable tray roll forming lines ay maaaring makatagpo ng mga isyu sa pagpapatakbo. Ang regular na pagpapanatili at malinaw na pag-unawa sa mga karaniwang pagkakamali ay susi sa pagtiyak ng pare-pareho at mahusay na produksyon [citation:2][citation:4][citation:6].

Pagsusuri at Solusyon ng Fault

Karaniwang Kasalanan Mga Posibleng Dahilan Mga solusyon
Hindi Nagsisimula ang Machine / Biglang Paghinto Mga isyu sa power supply, tripped circuit breaker, sira emergency stop switch, o PLC control system failure [citation:2][citation:4]. Suriin ang pinagmumulan ng kuryente at mga circuit breaker. I-reset ang emergency stop. Suriin at i-reboot ang PLC system. Suriin ang mga de-koryenteng koneksyon para sa pagkaluwag o pagkasira [citation:2][citation:4].
Pagkakamali ng Roller Magsuot at mapunit sa mga roller, hindi wastong paunang pag-install, o panginginig ng boses sa panahon ng operasyon [citation:2]. Regular na siyasatin ang mga roller para sa pagsusuot at palitan kung kinakailangan. Gumamit ng mga tool sa pag-align upang ayusin at i-secure ang roller assembly. Higpitan ang lahat ng mounting bolts [citation:2].
Hindi pare-parehong Haba ng Pagputol Maling pagkakahanay ng cutting unit, mga may sira na sensor, maling setting ng PLC, o pagod na cutting blades [citation:2][citation:4]. Suriin at ayusin ang pagkakahanay ng cutting unit. I-verify ang PLC program para sa tamang mga setting ng haba. I-calibrate o palitan ang mga kagamitan sa pagsukat ng haba. Siyasatin at palitan ang mapurol o sirang mga blades [citation:2][citation:4].
Mga Materyal na Jam / Mga Problema sa Pagpapakain Hindi maayos na nakahanay ang feeding system, mga debris sa feed path, o maling mga detalye ng materyal [sitation:2]. Ihanay ang sistema ng pagpapakain at ayusin ang pag-igting. Regular na linisin ang daanan ng feed. Tiyakin na ang kapal at lapad ng materyal ay nakakatugon sa mga pagtutukoy ng makina [citation:2].
Mahina ang Kalidad ng Produkto / Deformation Maling pagkakahanay ng roller, hindi tamang pagbuo ng presyon, o hindi pare-parehong pag-igting ng materyal [citation:2]. Muling i-align ang mga roller at ayusin ang pagbuo ng presyon. Tiyakin ang pare-parehong pag-igting ng materyal sa buong proseso. I-verify na tumutugma ang mga setting ng machine sa gustong profile [citation:2].
Pagkakamali sa Posisyon ng Pagsuntok Maluwag o nasira ang amag ng pagsuntok, paglilipat ng posisyon ng materyal, o mga error sa signal ng system ng kontrol [citation:4]. Higpitan o palitan ang punching mol. Ayusin ang mga kagamitang gumagabay sa materyal. I-calibrate o palitan ang mga sensor sa control system [citation:4].

Mga Tip sa Pag-iwas sa Pagpapanatili

  • Regular na Paglilinis: Panatilihing walang mga debris at metal shavings ang feed path, rollers, at cutting area upang maiwasan ang mga jam at pagkasira [citation:2].
  • Lubrication: Siguraduhin na ang lahat ng gumagalaw na bahagi, kabilang ang mga bearings, chain, at gearbox, ay sapat na lubricated upang mabawasan ang friction at maiwasan ang sobrang init [citation:2].
  • Inspeksyon ng Mga Bahagi ng Suot: Regular na suriin ang mga roller, cutting blades, at suntok kung may mga palatandaan ng pagkasira o pagkasira at palitan ang mga ito nang maagap [citation:2][citation:6].
  • Pagsusuri ng Electrical System: Suriin ang mga kable, koneksyon, at control panel para sa anumang mga palatandaan ng pinsala o maluwag na koneksyon. Tiyaking gumagana ang mga cooling fan para sa mga de-koryenteng cabinet [citation:2][citation:6].
  • Pagpapanatili ng Hydraulic System: Para sa mga makinang may hydraulic system, regular na suriin ang mga antas ng likido, suriin kung may mga tagas, at tiyaking gumagana nang tama ang mga bomba at balbula [citation:2][citation:8].

FAQ

Ano ang karaniwang bilis ng produksyon ng isang cable tray roll forming machine?

Ang bilis ng produksyon ay maaaring mag-iba nang malaki batay sa pagsasaayos ng makina at sa pagiging kumplikado ng tray na ginagawa. Para sa karaniwang solid o butas-butas na mga cable tray, ang mga modernong makina ay karaniwang tumatakbo sa bilis ng linya sa pagitan 10 at 20 metro kada minuto [citation:3][citation:5]. Ang mga high-speed na modelo o yaong gumagawa ng mas simpleng mga profile ay maaaring umabot sa bilis na hanggang 30 m/min [citation:8]. Gayunpaman, ang epektibong output ay nakasalalay din sa mga salik tulad ng dalas ng mga operasyon ng pagsuntok at ang haba ng hiwa, na walang putol na pinamamahalaan ng sistemang kontrolado ng PLC upang mapanatili ang pangkalahatang kahusayan.

Paano ko pipiliin ang tamang hanay ng kapal ng materyal para sa aking cable tray machine?

Ang choice depends entirely on your target market and the types of cable trays you plan to manufacture.

  • Light to Medium Duty (0.5 mm - 1.5 mm): Angkop para sa mga komersyal na gusali, opisina, at magaan na pang-industriya na aplikasyon kung saan sinusuportahan ng mga tray ang komunikasyon at mababang boltahe na mga kable [citation:10].
  • Mabigat na Tungkulin (1.5 mm - 3.0 mm): Kinakailangan para sa mga pang-industriyang planta, mga pasilidad sa pagbuo ng kuryente, at mga instalasyon ng langis at gas kung saan dapat na suportahan ng mga tray ang mga mabibigat na kable ng kuryente at makatiis sa malupit na kapaligiran [citation:3][citation:5].

Ang isang versatile na makina, tulad ng mga inaalok ng mga may karanasan na mga tagagawa, ay maaaring mag-alok ng dual-range na kakayahan o isang adjustable na sistema upang mahawakan ang mas malawak na spectrum ng mga proyekto [citation:10].

Ano ang mga pinakakaraniwang isyu sa kalidad sa mga roll-formed cable tray at paano ko mapipigilan ang mga ito?

Ang most frequent quality issues are inconsistent dimensions (like twisting or bowing) and inaccurate cut lengths or hole patterns. These are often caused by roller misalignment, hindi tamang materyal na pag-igting, o pagod na tooling [citation:2][citation:4]. Ang pag-iwas ay nagsasangkot ng mahigpit na gawain sa pagpapanatili: regular na siyasatin at ihanay ang mga roller, tiyakin ang pare-parehong pag-igting mula sa uncoiler hanggang sa run-out na mesa, at panatilihing matalas at maayos na naka-secure ang mga tool sa pagputol at pagsuntok. Ang pamumuhunan sa isang makina na may matatag na sistema ng kontrol ng PLC ay nakakatulong din na mapanatili ang pagkakapare-pareho sa pamamagitan ng awtomatikong pagsubaybay at pagsasaayos ng mga pangunahing parameter [citation:3][citation:10].

Maaari bang makagawa ang isang cable tray machine ng iba't ibang laki ng tray (lapad at taas)?

Oo, maraming modernong cable tray roll forming machine ang idinisenyo nang may flexibility sa isip. Madalas silang nagtatampok ng mga adjustable roller o quick-change tooling system na nagbibigay-daan sa mga operator na lumipat sa pagitan ng iba't ibang lapad at taas ng profile na may kaunting downtime [citation:5][citation:9]. Ang ilang mga advanced na cantilevered na disenyo ay maaaring awtomatikong maisaayos ang kanilang lapad sa pamamagitan ng electronic controller [citation:7]. Gayunpaman, ang saklaw ng pagsasaayos ay limitado ng orihinal na disenyo ng makina; para sa iba't ibang laki, maaaring kailanganin ang mga karagdagang set ng roller o ibang line configuration.

Anong suporta at warranty pagkatapos ng benta ang dapat kong asahan mula sa isang tagagawa?

Ang mga kilalang tagagawa ay karaniwang nag-aalok ng isang komprehensibong pakete ng suporta. Karaniwang kinabibilangan ito ng:

  • Warranty: Isang karaniwang 1-taong warranty na sumasaklaw sa mga bahagi at kung minsan ay on-site na serbisyo para sa mga kritikal na pagkabigo [citation:3][citation:5][citation:10].
  • Pag-install at Komisyon: Teknikal na suporta upang tumulong sa pag-set up ng makina at patakbuhin ito sa iyong pasilidad.
  • Pagsasanay: On-site o malayong pagsasanay para sa iyong mga operator at maintenance staff.
  • Availability ng mga ekstrang bahagi: Isang madaling magagamit na imbentaryo ng mga kritikal na ekstrang bahagi tulad ng mga roller, blades, at mga de-koryenteng bahagi.
  • Remote Diagnostics: Maaaring mag-alok ang mga advanced na manufacturer ng malayuang suporta sa pamamagitan ng mga PLC na nakakonekta sa internet upang i-troubleshoot ang mga isyu sa real-time [citation:3].

Laging ipinapayong linawin ang mga puntong ito sa tagagawa, tulad ng Shanghai Sihua Precision Machinery Co., Ltd. , bago tapusin ang isang pagbili.
