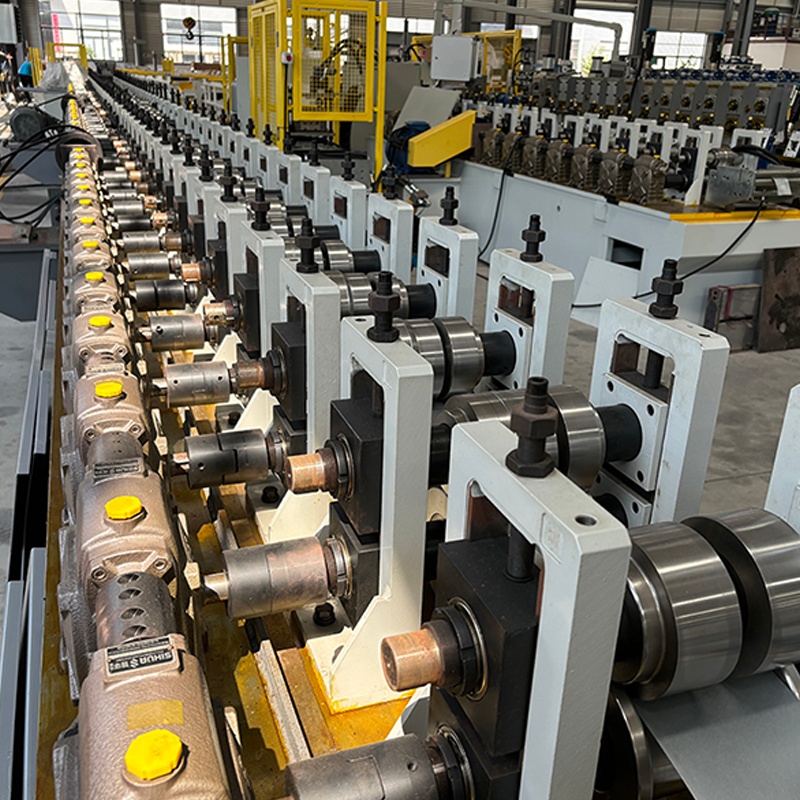

Ang window at door profile roll forming machine ay isang mahusay, automated system na idinisenyo para sa paggawa ng mga profile ng window at door frame. Ito ay malawakang ginagamit sa konstruksiyon, pagpapabuti ng bahay, at mga industriya ng paggawa ng pinto-at-window. Gamit ang advanced na cold roll forming technology, ang makina ay tumpak na bumubuo ng metal coil/sheet sa mga profile sa iba't ibang mga detalye upang matugunan ang iba't ibang disenyo ng arkitektura at kinakailangan ng customer.
Sa pamamagitan ng tuluy-tuloy na proseso ng pagbuo, ang makina ay gumagawa ng mga profile nang mabilis at may mataas na katumpakan. Para man sa mga karaniwang sukat o custom na detalye, naghahatid ito ng mga tuwid, pare-parehong mga produkto na may mahusay na katumpakan ng dimensyon, tinitiyak ang katatagan ng profile at lakas ng istruktura at nakakatugon sa mahigpit na pamantayan ng kalidad ng mga industriya ng konstruksiyon at fenestration. Sinusuportahan ng kagamitan ang tuluy-tuloy na operasyon para sa mataas na dami ng produksyon, pagbabawas ng manu-manong interbensyon at pagpapababa ng mga gastos sa produksyon.
Nilagyan ng isang PLC control system at isang user-friendly na touchscreen na interface, ang makina ay nagbibigay-daan sa mga operator na madaling magtakda ng mga parameter ng produksyon at ayusin ang mga proseso. Ang automated feeding, cutting, at scrap discharge ay nagpapabuti sa pagiging produktibo at paggamit ng materyal habang binabawasan ang mga error na dulot ng manual na operasyon. Bilang karagdagan, ang makina ay madaling ibagay sa iba't ibang uri ng materyal at kapal, na sumusuporta sa isang malawak na hanay ng mga disenyo ng profile ng window at door frame.
Sa isang matatag na istraktura at mahabang buhay ng serbisyo, ang kagamitan ay gumagana nang maaasahan sa mga kapaligiran ng produksyon na may mataas na intensidad. Ito ay mahalaga para sa modernong paggawa ng bintana at pinto, na tumutulong sa mga kumpanya na mapabuti ang kahusayan at kalidad ng produkto.
Serbisyo at Mga Kwento ng Tagumpay
Dalubhasa sa mahusay na produksyon, tumutulong sa pag-upgrade ng pandaigdigang industriya ng konstruksyon
Sa landscape ng modernong metal fabrication, ang paglipat tungo sa enerhiya-efficient na makinarya ay hindi na isang kapaligirang pagsasaalang-alang lamang—ito ay isang kritikal na pangangailang...
MAGBASA PAA proseso ng pagmamanupaktura ng kisame t bar Kino-convert ang flat galvanized steel coil sa isang tiyak na hugis na T-grid na profile sa pamamagitan ng tuluy-tuloy na pagkakasunod-su...
MAGBASA PAAng pagpili ng tamang roll forming machine ay isang madiskarteng desisyon na direktang nakakaapekto sa kalidad ng produkto, bilis ng produksyon, at pangkalahatang kakayahang kumita. Gumagawa ka ...
MAGBASA PAA roll forming machine ay isang tuluy-tuloy na sistema ng pagbuo ng metal na unti-unting binabaluktot ang isang mahabang strip ng nakapulupot na sheet metal sa isang pare-parehong cro...
MAGBASA PAA makina ng profile ng pinto ng bintana ay isang mahusay na automated system na idinisenyo para sa paggawa ng mga profile ng window at door frame. Ang kagamitang ito ay gumagamit ng advanced na cold roll forming na teknolohiya upang tumpak na baguhin ang mga metal coil o sheet sa mga profile ng iba't ibang mga detalye. Ang teknolohiya ay nagsisilbi sa construction, home improvement, at door-window manufacturing industry sa pamamagitan ng paghahatid ng mga tuwid, pare-parehong mga produkto na may mahusay na dimensional accuracy.
Ang Shanghai Sihua Precision Machinery Co., Ltd. ay dalubhasa sa pagbuo ng mga awtomatikong high-speed flying shear roll forming machine. May 42 utility model patent at 11 invention patent, naghahatid ang Sihua ng mga precision engineering solution na nakakatugon sa mahigpit na pamantayan ng kalidad ng construction at fenestration industries.
| Kategorya ng Parameter | Saklaw ng Pagtutukoy | Mga Tala sa Teknikal |
| Bilis ng Pagbubuo | 15-30 metro kada minuto | Depende sa pagiging kumplikado ng profile at kapal ng materyal |
| Kapal ng Materyal | 0.3mm hanggang 2.0mm | Galvanized steel, aluminum alloy, color-coated coils |
| Lapad ng Materyal | 100mm hanggang 500mm | Nako-customize batay sa mga kinakailangan sa disenyo ng profile |
| Pagbubuo ng mga Istasyon | 12 hanggang 18 nakatayo | Tinitiyak ng progresibong roller forming ang unti-unting pagbabago ng hugis |
| Katumpakan ng Straightness | ±0.5mm bawat metro | Kritikal para sa tamang pagpupulong ng bintana at pinto |
| Katumpakan ng Pagputol | ±1mm | Tinitiyak ng high-speed flying shear technology ang mga malinis na hiwa |
| Materyal na Roller | Cr12MoV o SKD11 | Hardness HRC58-62 para sa pinahabang buhay ng serbisyo |
| Sistema ng Kontrol | Siemens/Mitsubishi/Omron PLC | Touchscreen na interface na may 100 imbakan ng recipe ng produkto |
Moderno window door profile roll forming machine gumamit ng mga sopistikadong PLC control system na may madaling gamitin na touchscreen na mga interface. Ang mga operator ay madaling magtakda ng mga parameter ng produksyon, ayusin ang mga proseso, at masubaybayan ang katayuan ng makina sa real-time. Sinusuportahan ng system ang:
Ang antas ng automation ay makabuluhang binabawasan ang manu-manong interbensyon habang pinapahusay ang mga rate ng paggamit ng materyal. Sinusuportahan ng patuloy na kakayahan sa pagpapatakbo ang mga kapaligiran ng produksyon na may mataas na dami, na direktang nagpapababa ng mga gastos sa pagmamanupaktura bawat yunit.
Mga makina ng profile ng pinto sa bintana nagpapakita ng mahusay na kakayahang umangkop sa iba't ibang mga pagtutukoy ng materyal:
Nagbibigay ang Shanghai Sihua Precision Machinery ng mga customized na solusyon sa makina na iniayon sa mga partikular na disenyo ng arkitektura. Sinusuri ng engineering team ang mga cross-section ng profile para magdisenyo ng pinakamainam na roller sequence, tinitiyak ang tumpak na pagbuo habang pinapaliit ang materyal na stress at spring-back effect.
Ang mga kumpletong solusyon sa linya ng produksyon ay umaabot nang higit pa sa pagbuo ng mga operasyon. kay Sihua metal profile awtomatikong packaging machine walang putol na isinasama sa window door profile roll forming lines, na nag-aalok ng:
Ang pagsasamang ito ay nag-aalis ng mga bottleneck sa pagitan ng produksyon at pagpapadala, pinapanatili ang mga rate ng throughput habang pinoprotektahan ang mga natapos na produkto sa panahon ng transportasyon.
Ang kagamitang ginawa ng Shanghai Sihua Precision Machinery ay sumusunod sa mahigpit na pamantayan ng kalidad na mahalaga para sa mga aplikasyon sa industriya ng konstruksiyon:
| Sektor ng Industriya | Mga Partikular na Aplikasyon | Mga Halimbawa ng Profile |
| Konstruksyon ng Residential | Mga frame ng bintana, mga frame ng pinto, mga sliding system | Mga profile ng window ng casement, mga track ng sliding door |
| Mga Komersyal na Gusali | Mga sistema ng kurtina sa dingding, pag-frame ng storefront | Unitized na mga profile sa dingding ng kurtina, structural glazing |
| Mga Pasilidad na Pang-industriya | Mga pintuan ng seguridad, mga frame na may sunog | Reinforced steel frame, emergency exit system |
| Pagpapaganda ng Bahay | Mga kapalit na bintana, patio pinto | Mga profile ng thermal break, multi-point locking system |
| Paggawa ng OEM | Standardized na mga bahagi para sa pagpupulong | Corner cleat, mullion profile, sash frame |
Ang pag-maximize sa tagal ng buhay ng kagamitan ay nangangailangan ng sistematikong mga protocol sa pagpapanatili:
Ang kahusayan sa produksyon ay nakasalalay sa pagtugon sa mga hamon na partikular sa materyal:
Ang industriya ay patuloy na umuunlad patungo sa mas mataas na antas ng automation at napapanatiling mga kasanayan sa pagmamanupaktura. Ang mga umuusbong na uso ay kinabibilangan ng:
A window door profile machine ay partikular na ininhinyero para sa mga kinakailangan sa katumpakan ng mga produktong fenestration. Habang ang mga karaniwang roll forming machine ay humahawak sa mga pangkalahatang istrukturang profile, ang mga window door system ay humihiling ng mas mahigpit na pagpapahintulot para sa weathertight sealing, thermal performance, at hardware integration. Karaniwang nagtatampok ang mga makinang ito ng higit pang mga forming station (14-18 vs. 10-12), mga mekanismo ng precision straightening, at mga espesyal na sistema ng pagputol na pumipigil sa deformation ng profile. Ang bumubuo ng mga roll ay precision-machined upang lumikha ng mga kumplikadong multi-chamber na profile na tumanggap ng mga glazing beads, thermal break, at locking hardware—na mga feature na hindi kailangan sa karaniwang construction framing.
Binabalanse ng pagpili ng bilis ng produksyon ang mga kinakailangan sa dami laban sa mga pagsasaalang-alang sa kalidad. Para sa entry-level na mga operasyon na gumagawa ng 5-10 tonelada araw-araw, 15-20 metro bawat minuto ay sapat na. Ang mga tagagawa na may mataas na dami na nagta-target ng 20 tonelada araw-araw ay dapat isaalang-alang ang 25-30 metro kada minuto na may mga flying shear cutting system. Ang mga kritikal na kadahilanan ay kinabibilangan ng:
Nag-aalok ang Shanghai Sihua ng mga variable speed drive na nagpapahintulot sa mga operator na i-optimize ang mga setting para sa mga partikular na paghahalo ng produkto.
Posibleng teknikal ngunit praktikal na mapaghamong. Malaki ang pagkakaiba ng mga katangian ng materyal: ang aluminyo ay nangangailangan ng mas malaking radii ng pagbuo at iba't ibang pagpapadulas, habang ang bakal ay nangangailangan ng mas mataas na mga pressure sa pagbuo at spring-back compensation. Kasama sa mga pagbabago sa tooling ang pagpapalit ng buong roller set, pagsasaayos ng mga ratio ng drive, at pag-recalibrate ng mga cutting system—isang proseso na nangangailangan ng 4-8 na oras. Para sa madalas na paglipat ng materyal, ang mga dedikadong linya ay nagpapatunay na mas matipid. Gayunpaman, ang mga naka-customize na solusyon sa makina ng Sihua ay maaaring magsama ng mabilisang pagbabago ng mga tooling system at adjustable forming parameters para sa mga manufacturer na nangangailangan ng limitadong flexibility. Ang inirerekomendang diskarte ay naglalaan ng mga partikular na shift o araw sa bawat materyal kaysa sa madalas na pagbabago.
Ang taunang pagpapanatili ay karaniwang kumakatawan sa 3-5% ng paunang pamumuhunan sa kagamitan. Para sa isang mid-range na makina ($80,000-$120,000), badyet na $2,500-$6,000 taun-taon na sumasaklaw sa:
Ang wastong pagpapanatili ay nagpapalawak ng buhay ng makina nang higit sa 15 taon, habang ang napapabayaang kagamitan ay maaaring mangailangan ng malalaking pag-aayos sa loob ng 5-7 taon na nagkakahalaga ng 30-40% ng kapalit na halaga.
Naghahain ang bawat proseso ng mga natatanging segment ng merkado. Nag-aalok ang cold roll forming ng higit na kahusayan sa materyal (95% na ani kumpara sa 60-70% para sa extrusion kabilang ang billet waste), mas mataas na bilis ng produksyon (20-30m/min kumpara sa 5-15m/min), at mas mababang capital investment. Ang mga profile ng bakal ay nagbibigay ng higit na lakas ng istruktura para sa malalaking komersyal na pagbubukas at mga aplikasyon ng seguridad. Gayunpaman, ang aluminum extrusion ay nangunguna sa mga kumplikadong disenyo ng hollow chamber, thermal break integration, at corrosion resistance nang walang coating. Ang trend patungo sa thermal efficiency ay pinapaboran ang aluminyo sa mga residential market, habang ang mga komersyal at pang-industriya na aplikasyon ay lalong gumagamit ng roll-formed steel na may thermally broken na mga disenyo. Maraming mga tagagawa ang nagpapatakbo ng parehong mga teknolohiya upang maghatid ng magkakaibang mga pangangailangan sa merkado.
Moderno machines incorporate comprehensive safety systems protecting operators and equipment:
Kasama sa mga makinang sumusunod sa CE ang mga pagtatasa ng panganib na sumasaklaw sa mga panganib sa mekanikal, elektrikal, at ingay. Ang engineering team ng Sihua ay nagsasagawa ng factory acceptance testing na nagpapatunay sa lahat ng mga function ng kaligtasan bago ipadala.
Nag-iiba-iba ang mga timeline ng ROI batay sa mga rate ng paggamit at kundisyon ng market. Kasama sa mga karaniwang senaryo ang:
Kabilang sa mga pangunahing driver ng ROI ang pagbabawas sa paggawa (3-4 na manu-manong fabricator ang pinalitan ng 1 operator ng makina), mga pagpapabuti sa ani ng materyal (5-8% na pagbawas sa scrap kumpara sa manu-manong pagpoproseso), at pagpapalawak ng kapasidad ng produksyon na nagbibigay-daan sa paglago ng market share. Ang mga gastos sa enerhiya ay kumakatawan sa kaunting epekto (15-25 kW power consumption). Ang mga opsyon sa pagpopondo at mga insentibo ng gobyerno para sa mga pagbili ng kagamitan sa pagmamanupaktura ay maaaring mapabilis ang mga panahon ng pagbabayad sa pamamagitan ng 6-12 buwan.
