Upright Rack Roll Forming Machine: Mga Bahagi, Profile at Gabay sa Pagbili

Ano ang isang Upright Rack Roll Forming Machine ?

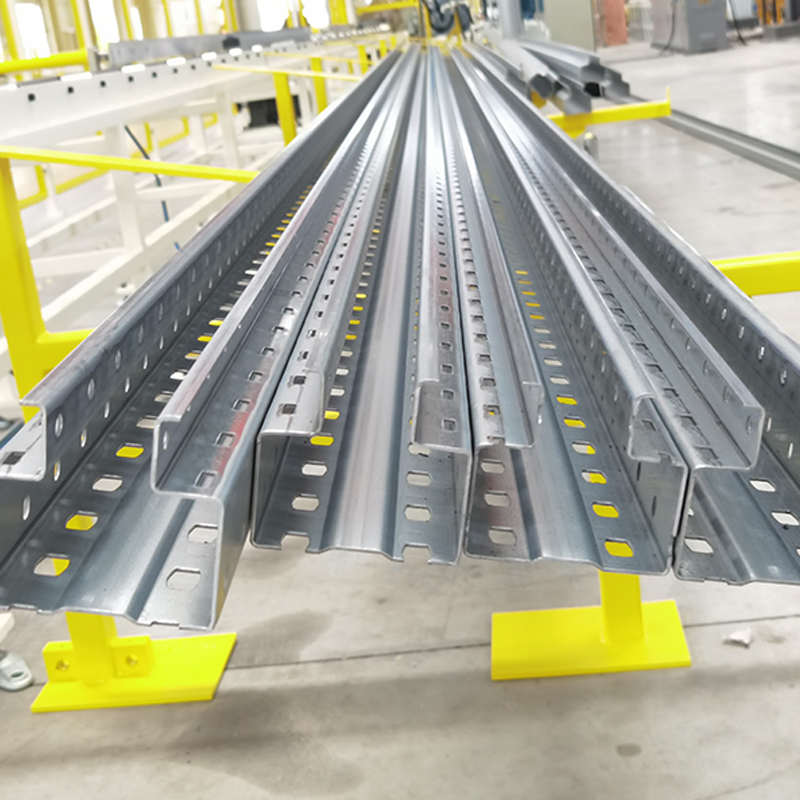

Ang upright rack roll forming machine ay isang cold-roll forming system na partikular na ininhinyero para makagawa ng vertical column profiles na ginagamit sa pallet racking, shelving system, at industriyal na storage structure. Ang mga patayong column na ito—karaniwang C-section, open-back, o box-section na mga profile na may punched teardrop o round hole pattern sa mga regular na pagitan—ay ang structural backbone ng bawat racking system sa isang warehouse o distribution center. Ang paggawa ng mga ito na may pare-parehong geometry, tumpak na puwang ng butas, at tamang kapal ng materyal ay hindi mapag-usapan: ang isang solong out-of-tolerance na patayo ay nakompromiso ang kapasidad ng pagkarga ng isang buong rack bay.

Hindi tulad ng general-purpose roll forming lines, ang isang upright rack machine ay sumasama pre-punching o post-punching na mga istasyon nang direkta sa bumubuo ng pagkakasunud-sunod , tinitiyak na ang mga teardrop slots, round hole, at fixing apertures na tumatanggap ng beam connectors at bracing component ay nakatatak sa eksaktong pitch interval sa buong haba ng bawat patayong ginawa. Ang kumbinasyon ng pagbuo at pagsuntok sa isang solong pass ay nag-aalis ng mga pangalawang operasyon, binabawasan ang pinsala sa paghawak, at nakakamit ang mga rate ng throughput na hindi maaaring tumugma sa magkahiwalay na operasyon.

Mga Pangunahing Bahagi ng isang Upright Rack Roll Forming Line

Ang isang kumpletong tuwid na rack roll forming line ay isang pagkakasunud-sunod ng pinagsamang mga istasyon, bawat isa ay gumaganap ng isang partikular na function sa pagbabago ng materyal mula sa coil strip hanggang sa natapos na profile ng column. Ang pag-unawa sa tungkulin ng bawat istasyon ay nililinaw kung saan naka-built in ang kalidad—at kung saan ito maaaring makompromiso ng hindi gaanong detalye.

Decoiler at Straightener

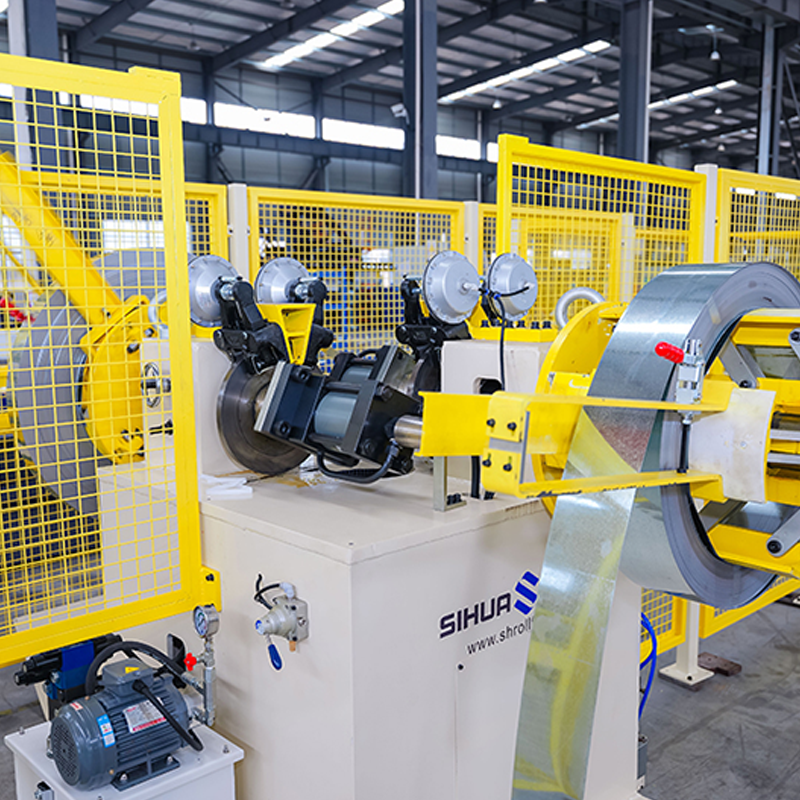

Ang coil ng galvanized o pre-painted steel strip (karaniwang 1.5–3.0 mm ang kapal, 100–200 mm ang lapad) ay naka-mount sa isang hydraulic decoiler na kumokontrol sa strip tension sa buong run. Ang isang motorized straightener na may maraming rolyo ay nag-aalis ng coil set—ang curvature na dulot ng winding—bago pumasok ang strip sa mga bumubuong istasyon. Ang hindi sapat na pag-straightening sa yugtong ito ay nagpapakilala ng bow at twist sa natapos na profile na hindi maaaring itama sa ibaba ng agos nang hindi binabasura ang seksyon.

Pre-punching Press

Sa karamihan ng mga patayong rack lines, ang mga teardrop slot at auxiliary na butas ay sinusuntok bago mabuo sa halip na matapos, dahil ang flat strip ay mas madaling masuntok nang tumpak kaysa sa nabuong C-section. Gumagamit ang pre-punch press ng servo-driven o hydraulic die set na may mga tumigas na tool steel punch na nakaposisyon upang makagawa ng eksaktong hole pattern na tinukoy ng disenyo ng rack. Ang katumpakan ng punch pitch—karaniwang kinakailangan sa loob ng ±0.5 mm sa 2,400 mm na patayong haba—ay kinokontrol ng isang servo feed system na nag-i-index ng strip sa pamamagitan ng naka-program na hole spacing bago ang bawat press stroke.

Roll Forming Mill

Ang bumubuo ng mill ay ang core ng makina, na binubuo ng isang serye ng mga nakapares na upper at lower roll tooling stations na naka-mount sa isang matibay na mill stand. Ang bawat istasyon ay unti-unting binabaluktot ang strip sa pamamagitan ng isang maliit na angular na pagtaas—karaniwang 10–20° bawat pass—hanggang sa maabot ang panghuling profile geometry. Nangangailangan ang mga profile ng patayong rack 12 hanggang 22 na bumubuo ng mga istasyon depende sa pagiging kumplikado ng profile, kapal ng materyal, at ang antas ng pagpapatigas ng trabaho na nararanasan ng bakal sa panahon ng pagbuo. Ang roll tooling ay ginawa mula sa GCr15 o D2 tool steel, pinatigas hanggang sa HRC 58–62, at dinudurog sa mga close tolerance upang mapanatili ang pagkakapare-pareho ng profile sa milyun-milyong metro ng produksyon.

Post-forming Punching o Notching Station

Ang ilang patayong disenyo ay nangangailangan ng karagdagang mga operasyon sa pagsuntok pagkatapos mabuo—end notching para sa base plate attachment, pangalawang butas na pattern sa web, o embossing para sa pagkakakilanlan ng brand. Ang mga operasyong ito ay ginagawa sa isang pangalawang punch press na nakaposisyon kaagad pagkatapos ng paglabas ng forming mill, habang ang profile ay sinusuportahan pa rin ng sistema ng gabay ng linya, na pumipigil sa pagbaluktot na mangyayari kung ang nabuong seksyon ay aalisin at muling ipapakain sa isang hiwalay na press.

Flying Shear o Cold Saw Cutoff

Ang natapos na profile ay pinuputol sa haba sa pamamagitan ng alinman sa isang flying shear (na pumuputol habang gumagalaw sa bilis ng linya, na nagpapagana ng mataas na throughput nang hindi humihinto sa proseso ng pagbuo) o isang malamig na lagari (na gumagawa ng mas malinis, walang burr na hiwa ngunit nangangailangan ng linya na bumagal para sa bawat cycle ng pagputol). Ang mga patayong haba na 2,400–6,000 mm ay karaniwan; Ang pag-uulit ng haba na ±2 mm ay ang karaniwang inaasahan para sa pagsunod sa paggawa ng racking.

PLC Control System at HMI

Ang mga modernong upright rack lines ay kinokontrol ng isang PLC (karaniwang Siemens S7 o Mitsubishi Q-series) na may touchscreen na HMI na nag-iimbak ng mga recipe ng produkto—punch pitch, hole pattern, cut length, at line speed parameters—para sa bawat patayong SKU sa hanay ng produkto. Ang pagpapatakbong nakabatay sa recipe ay binabawasan ang pagbabago ng oras sa mga minuto para sa mga variant ng profile sa parehong tooling set, at nag-iimbak ng mga bilang ng produksyon, mga fault log, at data ng kalidad para sa mga layunin ng traceability.

Mga Uri ng Profile na Ginawa at Mga Detalye ng Materyal

Ang mga upright rack roll forming machine ay binuo sa paligid ng mga partikular na profile tooling set. Ang pinakakaraniwang mga patayong profile sa global racking production ay:

Ang input na materyal ay pinaka-karaniwan S350GD o S420GD hot-dip galvanized steel coil hanggang EN 10346, na may zinc coating class na Z275 (275 g/m² ang kabuuan sa magkabilang panig). Ang mga high-yield na grado ng bakal ay nagbibigay-daan sa mas manipis na mga pagtutukoy ng gauge na makamit ang katumbas na kapasidad ng pagkarga, na nagpapababa ng materyal na gastos sa bawat metro ng patayong ginawa—isang makabuluhang salik sa dami ng produksyon na tipikal ng mga tagagawa ng racking.

Bilis ng Produksyon, Pagbabago, at Pagpaplano ng Output

Ang bilis ng linya para sa upright rack roll forming ay pangunahing pinamamahalaan ng pre-punch press stroke rate kaysa sa forming mill capacity. Ang mga karaniwang parameter ng produksyon para sa isang well-specified na upright rack line ay:

• Bilis ng pagbuo ng linya: 15–40 m/min depende sa pagiging kumplikado ng profile at density ng suntok
• Net output: 800–2,500 metro ng tapos na patayo bawat shift (8 oras), na isinasaalang-alang ang mga pagbabago sa coil, pagpapalit ng recipe, at mga naka-iskedyul na paghinto
• Oras ng pagpapalit ng profile: 2–4 na oras para sa pagbabago ng tooling set (iba't ibang lapad ng profile o gauge); wala pang 10 minuto para sa pagbabago ng recipe sa loob ng parehong tooling set (iba't ibang haba o pitch)
• Buhay ng serbisyo ng tooling: 3–8 milyong metro bawat roll tooling set bago kailanganin ang muling paggiling, depende sa tigas ng materyal at abrasiveness ng zinc coating

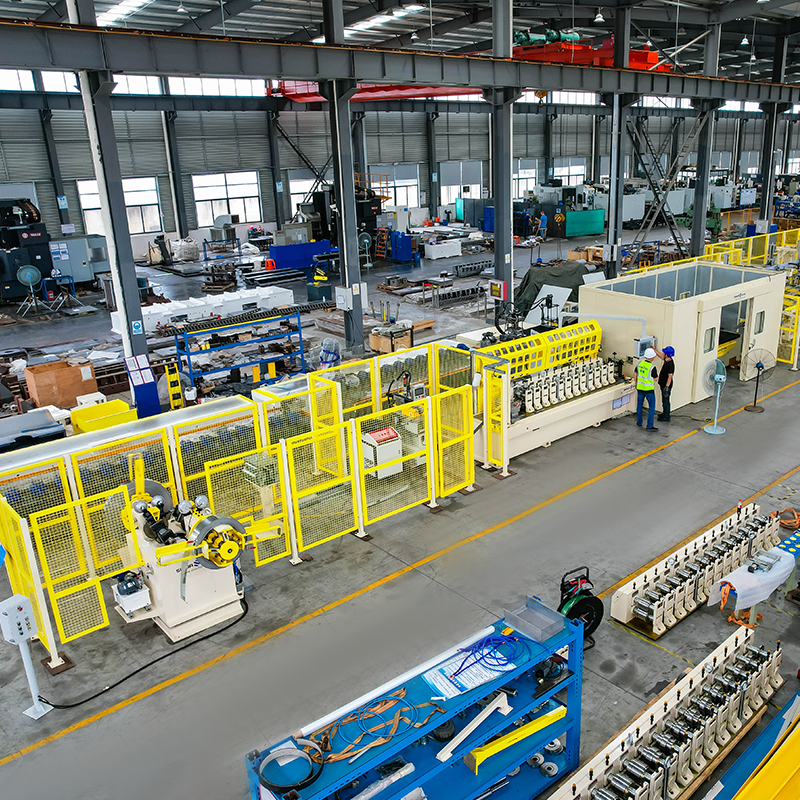

Para sa mga manufacturer na gumagawa ng maraming patayong SKU, ang isang mabilisang pagbabago ng tooling cassette system—kung saan ang isang buong set ng forming roll ay paunang na-assemble sa isang naaalis na cassette at ipinagpalit bilang isang unit—ay maaaring bawasan ang pagpapalit ng profile sa wala pang 30 minuto, na makabuluhang nagpapahusay sa paggamit ng kagamitan sa mga iskedyul ng produksyon ng halo-halong produkto.

Quality Control at Compliance para sa Rack Upright Production

Ang mga pallet racking uprights ay mga istrukturang bahagi na sakop ng mga internasyonal na pamantayan sa kaligtasan. Ang kalidad ng produksyon ay dapat na maipakitang kontrolado at dokumentado upang matugunan ang mga kinakailangang ito:

• EN 15512 (Europe) at RMI ANSI MH16.1 (North America) pamahalaan ang mga kinakailangan sa disenyo ng istruktura at pagsubok para sa adjustable na pallet racking. Dapat ipakita ng mga patayong tagagawa sa pamamagitan ng pagsubok na nakakamit ng kanilang mga profile ang na-rate na modulus ng seksyon, moment of inertia, at mga halaga ng buckling resistance na ginagamit sa mga kalkulasyon ng disenyo ng rack.
• Pagpapahintulot sa posisyon ng butas: Ang posisyon ng teardrop slot ay dapat na hawakan sa loob ng ±0.5 mm ng nominal na pitch para matiyak ang pakikipag-ugnayan ng beam connector sa iba't ibang taas ng rack at mula sa iba't ibang production batch. Nangangailangan ito ng regular na in-process na pagsukat gamit ang mga template ng pitch-check laban sa mga pamantayan ng sanggunian.
• Pagsusuri ng dimensyon ng profile: Ang mga sukat ng lapad, lalim, flange, at bow/twist ay dapat gawin sa simula ng bawat coil at hindi bababa sa bawat 500 metro ng produksyon, na may mga resultang naitala laban sa mga limitasyon sa pagpapaubaya na tinukoy sa detalye ng pagmamanupaktura ng produkto.
• Materyal na traceability: Ang bawat production batch ay dapat na masubaybayan sa papasok na steel coil certificate, na nagbibigay-daan sa pagsisiyasat ng anumang mga pagkabigo sa field at nagpapakita ng angkop na pagsisikap sa mga end customer at regulatory body.

Pagtukoy sa isang Upright Rack Roll Forming Machine: Mga Mahahalagang Tanong na Itatanong

Ang pagpili ng upright rack roll forming machine ay isang capital investment na karaniwang nasa hanay na $150,000–$600,000 USD depende sa automation level, punch capacity, at control specification. Ang mga sumusunod na tanong ay nagpapakilala sa mga seryosong supplier mula sa mga nag-aalok ng mababaw na katulad ngunit hindi gaanong inengineered na kagamitan:

• Ano ang punch press tonnage, at ano ang maximum na sabay-sabay na punch area? Ang mga pattern ng siksik na patak ng luha ay nangangailangan ng mas mataas na tonelada kaysa sa iminumungkahi ng nominal na kapasidad ng pindutin kapag ang lahat ng suntok ay sabay-sabay na pumutok.
• Anong materyal at katigasan ng roll tooling ang pamantayan, at ano ang garantisadong buhay ng serbisyo? Ang isang kagalang-galang na tagagawa ay magsi-quote ng isang minimum na metro-per-regrind figure at ibabalik ito nang may panahon ng warranty.
• Aling mga tatak ng PLC at HMI ang ginagamit, at available ba ang lokal na serbisyo at mga ekstrang bahagi sa iyong bansa? Ang isang linya na kinokontrol ng isang hindi pamilyar na domestic PLC brand ay maaaring mahirap at mahal na mapanatili sa labas ng home market ng manufacturer.
• Maaari bang ipakita ang linya sa pagpapatakbo ng iyong partikular na profile sa rate na bilis bago tanggapin? Ang sinumang kagalang-galang na tagabuo ng makina ay tatanggap ng factory acceptance testing (FAT) laban sa napagkasunduang pamantayan sa kalidad at bilis bilang isang kondisyon ng pagbabayad.
• Anong suporta sa pagkomisyon, pagsasanay sa operator, at pakete ng mga piyesa ang kasama? Ang isang roll forming line na dumarating nang walang sapat na suporta sa pagkomisyon at isang first-year spare parts kit ay mas malaki ang halaga sa nawalang produksyon kaysa sa pagkakaiba sa pagitan ng isang badyet at isang mahusay na suportadong pagbili ng makina.

Ang isang patayong rack roll forming machine ay sa huli ay kasing ganda lamang ng pagkakapare-pareho ng mga profile na ginagawa nito sa napapanatiling mga rate ng produksyon. Ang mahigpit na pagtukoy dito laban sa dimensional tolerance, tooling longevity, at control system standards—sa halip na sa presyo ng pagbili lang—ay ang nag-iisang pinakamahalagang desisyon na ginagawa ng racking manufacturer sa pag-set up o pag-upgrade ng production line.
